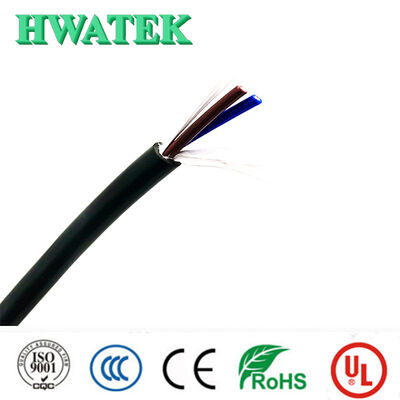

HWATEK 철사와 케이블 CO., 주식 회사.
| 정격전압: | 300V | 정격온도: | -40°C~105°C |
|---|---|---|---|
| 화염 등급: | VW-1, FT1, FT2 | 내유성: | 60ºC 또는 80ºC 오일 |
| 내전압: | AC 2.0kv/1 분 | 지휘자 구조: | 단단하거나 좌초 |
| 단열재: | 특수 혼합 PVC | 재킷 소재: | 특수 혼합 PVC |

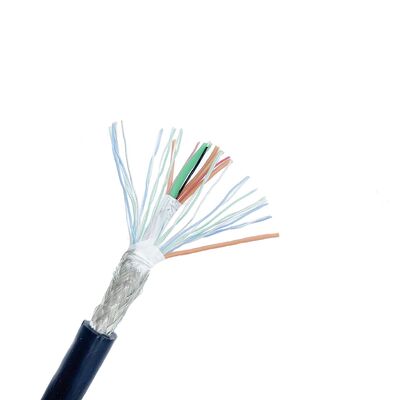

| 방패 옵션: | 선택 과목 | 도체 외경: | 0.48-1.87mm |
| 절연체 두께: | 0.30mm | 절연체 외경: | 1.2-2.6mm |
| 쉬쓰 두께: | 0.76mm | 외경이 완성되었습니다: | 4.3-10.9mm |
| 케이블 순중량: | 19.2-196.2kg/km | ||
| 강조하다: | FT2 난연성 멀티코어 유연성 케이블,26AWG 엘리베이터 제어 케이블,300V 정격 신호 전송 케이블 |
||
| 적용 범위 | 가등전압 | 추천된 사양 | 권장 핵 수 |
|---|---|---|---|
| 제어 캐비닛 → 호스트웨이 스위치 배선 안전 회로 스위치 승강장 케이블 |
300V | 26AWG-14AWG | 7+1 |
| 상부 강제 스위치, 하부 강제 스위치, 상부 제한 스위치, 하부 제한 스위치, 사다리 잠금 스위치, 화재 반환 스위치 | 300V | 26AWG-14AWG | 2+1 |
| 도어 잠금 트렁크 케이블과 도어 잠금 가닥 케이블 | 300V | 26AWG-14AWG | 2+1 |
| 제어 캐비닛 → 리프트웨이 바닥 디스플레이 배선 바닥 디스플레이 본선 케이블, 바닥 디스플레이 가닥 케이블 |
300V | 26AWG-14AWG | 층 수 +N+PE 참고: 계층 수는 7개 이상입니다. |
| 코어 수*특구 | 선도체 구조 | 선도자의 바깥 지름 (mm) | 평균 단열 두께 (mm) | 단열 외 지름 (mm) | 껍질의 평균 두께 (mm) | 완성된 바깥 지름 (mm) | 케이블의 순중량 (kg/km) | 최대 선도자 DC 저항 (20oC) Ω/km |
|---|---|---|---|---|---|---|---|---|
| 2C*26AWG | 7/0.16 | 0.48 | 0.30 | 10.2±0.05 | 0.76 | 40.3±0.20 | 19.2 | 150 |
| 2C*24AWG | 7/0.20 | 0.60 | 0.30 | 10.3±0.05 | 0.76 | 40.5±0.20 | 21.9 | 94.2 |
| 2C*22AWG | 7/0.254 | 0.76 | 0.30 | 10.5±0.05 | 0.76 | 40.9±0.20 | 27.0 | 59.4 |
| 2C*20AWG | 7/0.32 | 0.96 | 0.30 | 10.7±0.10 | 0.76 | 50.3±0.20 | 33.7 | 36.7 |
| 2C*18AWG | 16/0.254 | 1.15 | 0.30 | 10.9±0.10 | 0.76 | 50.7±0.20 | 41.2 | 23.0 |
| 2C*16AWG | 26/0.254 | 1.49 | 0.30 | 20.2±0.10 | 0.76 | 60.4±0.30 | 55.2 | 14.6 |
| 2C*14AWG | 41/0.254 | 1.87 | 0.30 | 20.6±0.10 | 0.76 | 70.2±0.30 | 75.7 | 8.96 |
